Ethernet Connect¶
Přehled¶
Stránka Ethernet Connect spravuje kabelová EC zařízení připojená přímo k síti Savee přes Ethernet. Na rozdíl od bezdrátových zařízení spárovaných prostřednictvím brány komunikují EC zařízení přes IP a jsou zde spravována samostatně.

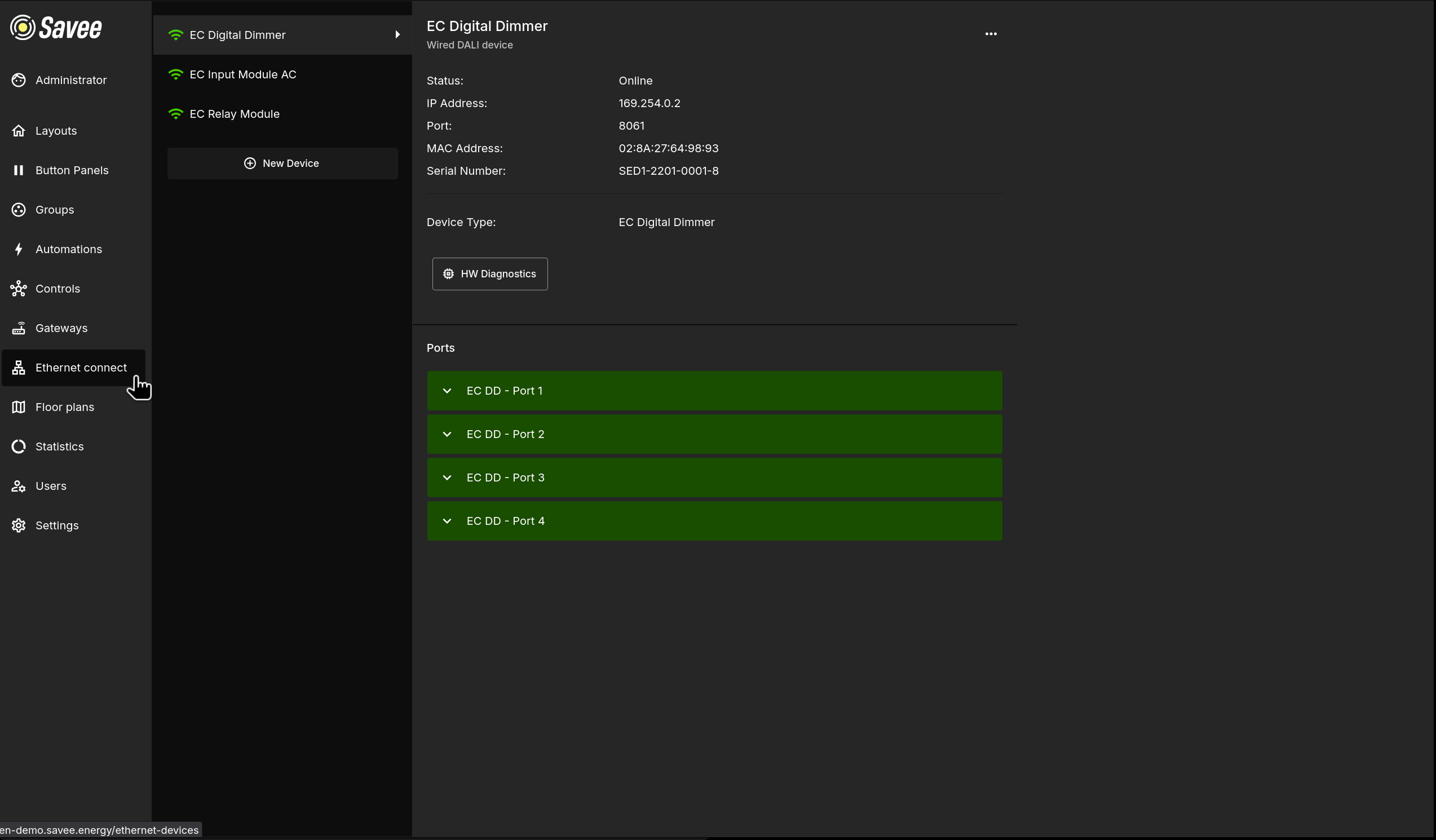

Stránka používá stejné rozdělené rozvržení panelů jako Brány: seznam zařízení je vlevo a detailní zobrazení zařízení je vpravo.
Kliknutím na zařízení v seznamu otevřete jeho detailní zobrazení. Chcete-li přidat nové zařízení, klikněte na + Nové zařízení v dolní části seznamu.
Detailní zobrazení zařízení¶
Detailní zobrazení ukazuje úplnou konfiguraci a stav vybraného EC zařízení. Pomocí nabídky ⋯ v pravém horním rohu spravujte zařízení (viz Správa zařízení).
| Vlastnost | Popis |
|---|---|
| Stav | Aktuální stav připojení (např. Online). |
| IP adresa | Síťová adresa pro dosažení zařízení. |
| Port | Port používaný pro komunikaci se zařízením. |
| MAC adresa | Hardwarová adresa zařízení. |
| Sériové číslo | Jedinečné sériové číslo zařízení. |
| Typ zařízení | Typ EC zařízení (např. EC Digitální stmívač, EC Vstupní modul AC, EC Reléový modul). |
Tlačítko HW diagnostika pod vlastnostmi zařízení poskytuje podrobné hardwarové informace o zařízení, jako je napětí CPU, teplota a sériová data.
Porty¶
Pod vlastnostmi zařízení sekce Porty zobrazuje seznam všech výstupních nebo vstupních kanálů dostupných na zařízení. Každý řádek portu lze rozbalit — kliknutím na šipku zobrazíte a přímo ovládáte jednotlivý port.
Tip
Přímé ovládání portu nebude mít žádný účinek, pokud zařízení aktuálně řídí aktivní automatizace. Automatizace mají v Savee prioritu před ručním ovládáním.
Správa zařízení¶
Nabídka ⋯ v detailním zobrazení zařízení poskytuje následující možnosti:
| Možnost | Popis |
|---|---|
| Upravit informace o zařízení | Změna názvu a popisu zařízení. |
| Upravit konfiguraci sítě | Aktualizace IP adresy, portu nebo identifikačního klíče, které aplikace používá pro dosažení zařízení. |
| Nahradit zařízení | Připojení nového EC zařízení stejného typu, které převezme identitu aktuálního zařízení. Užitečné po selhání hardwaru. |
| Odebrat zařízení | Trvale odstraní zařízení ze Savee. |
Přidání zařízení¶
Kliknutím na + Nové zařízení se otevře průvodce nastavením:
Krok 1 — Typ zařízení
Vyberte typ EC zařízení, které chcete přidat (např. EC Digitální stmívač, EC Vstupní modul AC, EC Reléový modul).
Krok 2 — Základní informace
| Pole | Popis |
|---|---|
| Název zařízení | Popisný název pro identifikaci zařízení v seznamu. |
| Popis | Volitelný popis, jako je umístění nebo účel zařízení. |
Krok 3 — Konfigurace sítě
| Pole | Popis |
|---|---|
| IP adresa | Síťová adresa zařízení. |
| Port | Číslo portu používaného pro komunikaci. |
| Identifikační klíč | Jedinečný klíč používaný pro bezpečnou komunikaci. |
Alternativně nahrajte konfigurační soubor .json exportovaný z konfiguračního softwaru zařízení pro automatické vyplnění těchto polí.
Tip
Technické specifikace a příklady zapojení naleznete v dokumentaci hardwaru EC zařízení.
