Senzory¶

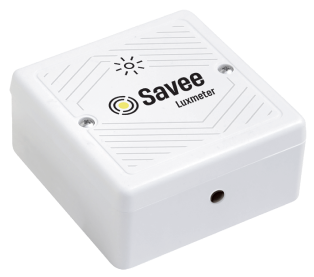

Luxmeter¶

Senzor používaný k automatizaci řízení zařízení podle úrovně okolní intenzity světla. Luxmeter má nastavitelnou hodnotu časového zpoždění pro eliminaci krátkodobých výkyvů intenzity světla (např. stíny způsobené pohybem mraků).

Tato zařízení by měla být umístěna v blízkosti řízených světelných skupin a na otevřeném prostranství, aby nebyla ovlivněna světlem z řízených světel.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.

Parametry

Parametr	Hodnota
Napájecí napětí	110/230 V AC, 50/60 Hz
Příkon v pohotovostním režimu	0,9 W
Rozsah měření	0 lx až 3000 lx
Přesnost měření	5 %
Komunikační pásmo	868 MHz
Vysílací výkon	-9 dBm až 12 dBm
Rozsah provozních teplot	-10 °C až 55 °C
Stupeň ochrany	IP40
Rozměry	82 x 82 x 54 mm

Příklad zapojení

Temperature and Humidity Sensor¶

Senzor používaný k automatizaci řízení zařízení podle úrovně okolní teploty a vlhkosti. Zařízení má nastavitelnou hodnotu časového zpoždění pro eliminaci krátkodobých výkyvů naměřených dat.

Tato zařízení by měla být umístěna v blízkosti řízených světelných skupin a na otevřeném prostranství, aby nebyla ovlivněna externími zařízeními.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.

Parametry

Parametr	Hodnota
Napájecí napětí	110/230 V AC, 50/60 Hz
Příkon v pohotovostním režimu	1 W
Rozsah měření teploty	-10 °C až 55 °C
Rozsah měření vlhkosti	0 % až 100 %
Přesnost měření	±2,0 %RH, ±0,5 °C
Komunikační pásmo	868 MHz
Vysílací výkon	-9 dBm až 12 dBm
Rozsah provozních teplot	-10 °C až 55 °C
Stupeň ochrany	IP40
Rozměry	82 x 82 x 54 mm

Příklad zapojení
