Infrastruktura¶

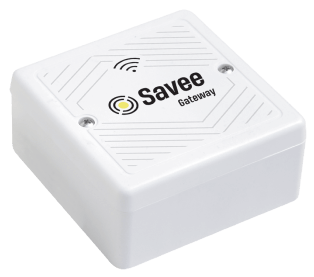

Gateway¶

Gateway zajišťuje komunikaci mezi serverem a ostatními zařízeními Savee. K jedné bráně lze spárovat až 127 zařízení. Gateway je napájená 24 V pasivním PoE, ale je také možné použít PoE injektor s adaptérem.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení. Při montáži více bran zajistěte vzdálenost alespoň 100 mm mezi dvěma branami.

Jak spárovat bránu se sítí Savee se dozvíte zde.

Příklad zapojení 1

Příklad zapojení 2

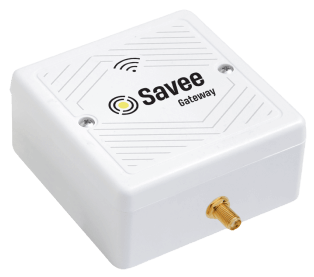

Gateway – konektor pro externí anténu¶

Gateway zajišťuje komunikaci mezi serverem a ostatními zařízeními Savee. K jedné bráně lze spárovat až 127 zařízení. Gateway je napájená 24 V pasivním PoE, ale je také možné použít PoE injektor s adaptérem.

Toto provedení používá standardní konektor SMA pro externí anténu pracující na frekvenci 868 MHz.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení. Při montáži více bran zajistěte vzdálenost alespoň 100 mm mezi dvěma branami.

Jak spárovat bránu se sítí Savee se dozvíte zde.

Příklad zapojení 1

Příklad zapojení 2

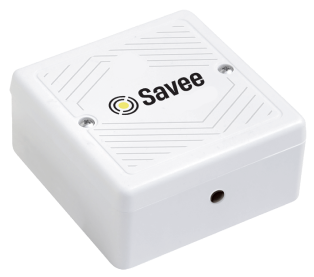

Repeater¶

Zařízení určené k rozšíření bezdrátové mesh komunikace v síti Savee. Repeater neřídí žádné zátěže ani neprovádí fázové spínání; jeho jedinou funkcí je zesílení a předávání bezdrátového signálu, čímž zajišťuje spolehlivou komunikaci ve větších instalacích nebo oblastech s překážkami.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.

Příklad zapojení

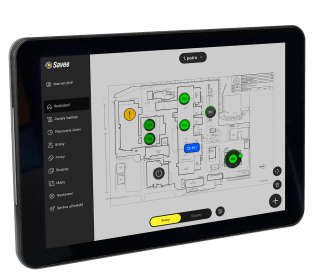

Touch Display 10"¶

Touch Display 10" je určený pro snadné ovládání systému Savee pomocí virtuálního plánu budovy nebo virtuálních tlačítek. Lze jej namontovat na zeď v kancelářských prostorách pomocí standardního držáku VESA 75x75 mm. Komunikuje prostřednictvím LAN přes Ethernet nebo Wi-Fi a je napájen zdrojem 12 V nebo pasivním PoE.

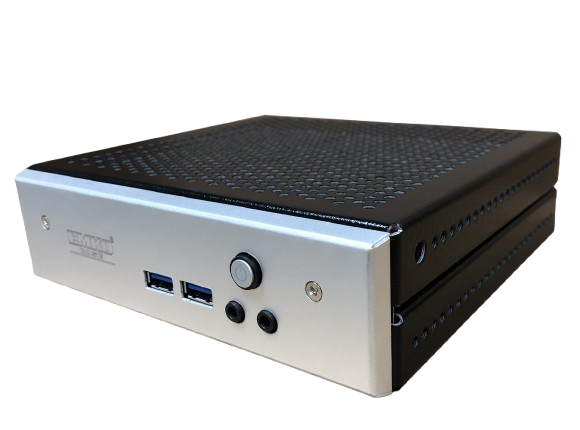

HW Industrial Server¶

Bezpečný interní průmyslový server s nainstalovaným Linuxem (Debian) a aplikací Savee v interní síti budovy. Server společně s aplikací řídí všechna připojená zařízení systému a zajišťuje provádění nastavených automatizací a časových plánů.
