Ovládací prvky¶

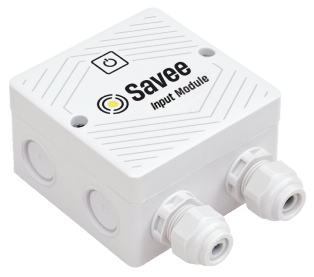

AC Input Module IP66¶
Zařízení určené ke sledování až čtyř nezávislých vstupních kanálů AC. Každý kanál detekuje přítomnost příchozího signálu AC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených střídavým proudem do automatizačního systému. Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,8 W |
| Detekční napětí vstupu | 110/230 V AC, 50/60 Hz |
| Počet detekčních vstupů | 4 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -40 °C až 65 °C |
| Stupeň ochrany | IP66 |
| Rozměry | 82 x 82 x 54 mm |
Příklad zapojení 1
Příklad zapojení 2
DC Input Module IP66¶
Zařízení určené ke sledování až čtyř nezávislých vstupních kanálů DC. Každý kanál detekuje přítomnost příchozího signálu DC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených stejnosměrným proudem do automatizačního systému. Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,7 W |
| Detekční napětí vstupu | 5 V DC až 24 V DC |
| Počet detekčních vstupů | 4 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -40 °C až 65 °C |
| Stupeň ochrany | IP66 |
| Rozměry | 82 x 82 x 54 mm |
Příklad zapojení
