Ovládací prvky¶

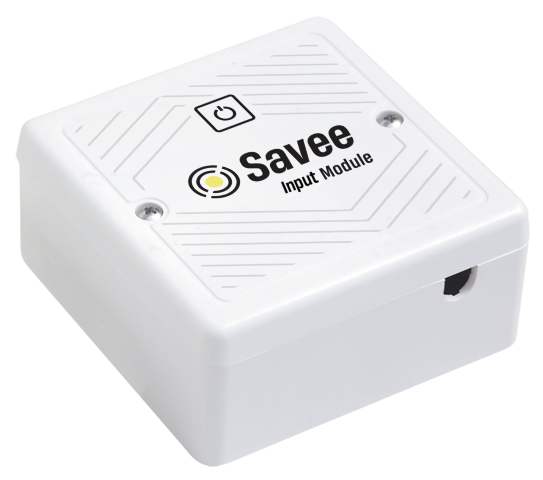

AC Input Module¶
Zařízení určené ke sledování až čtyř nezávislých vstupních kanálů AC. Každý kanál detekuje přítomnost příchozího signálu AC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených střídavým proudem do automatizačního systému.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,8 W |
| Detekční napětí vstupu | 110/230 V AC, 50/60 Hz |
| Počet detekčních vstupů | 4 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -10 °C až 55 °C |
| Stupeň ochrany | IP40 |
| Rozměry | 82 x 82 x 28 mm |

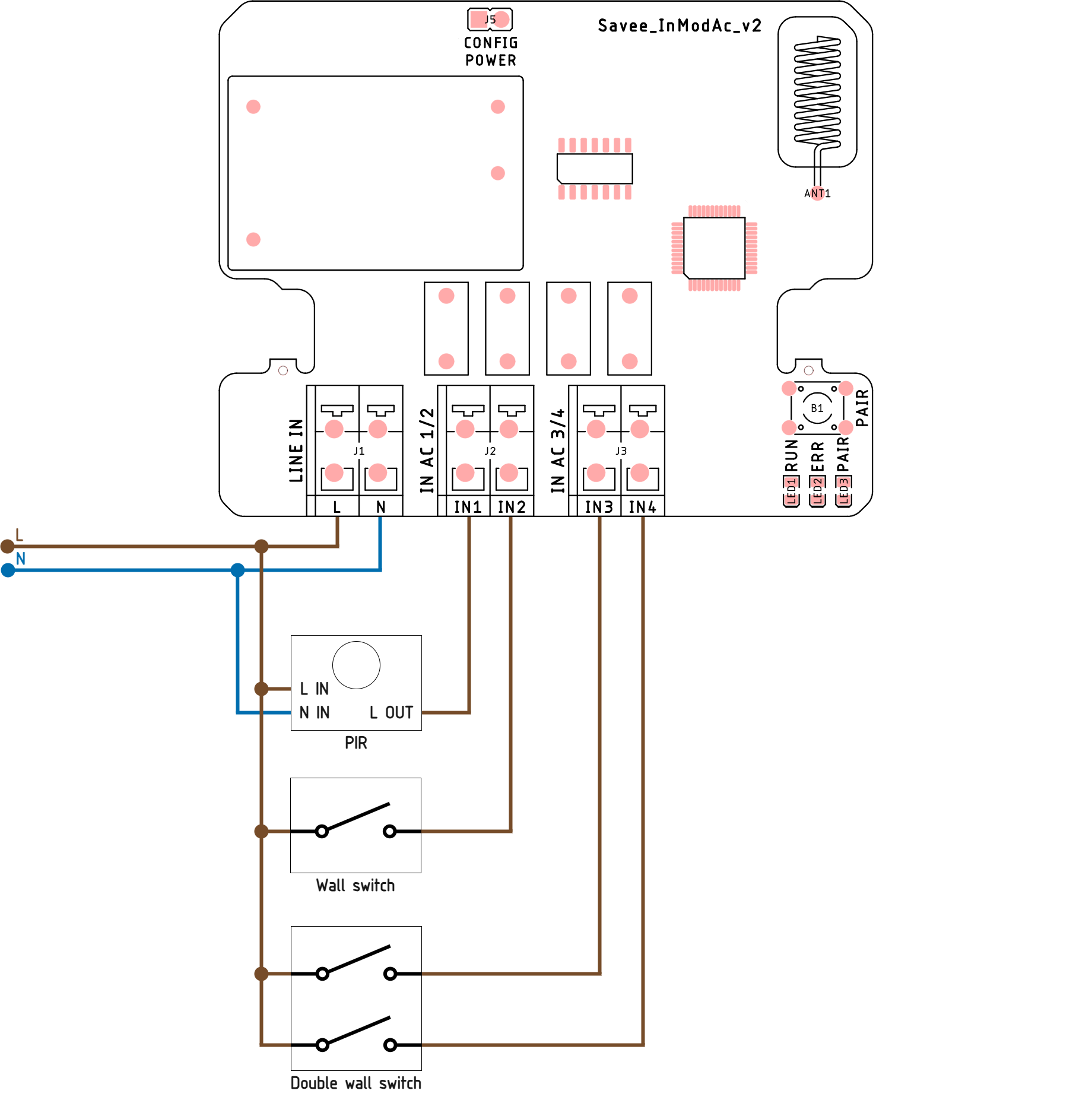

Příklad zapojení 1

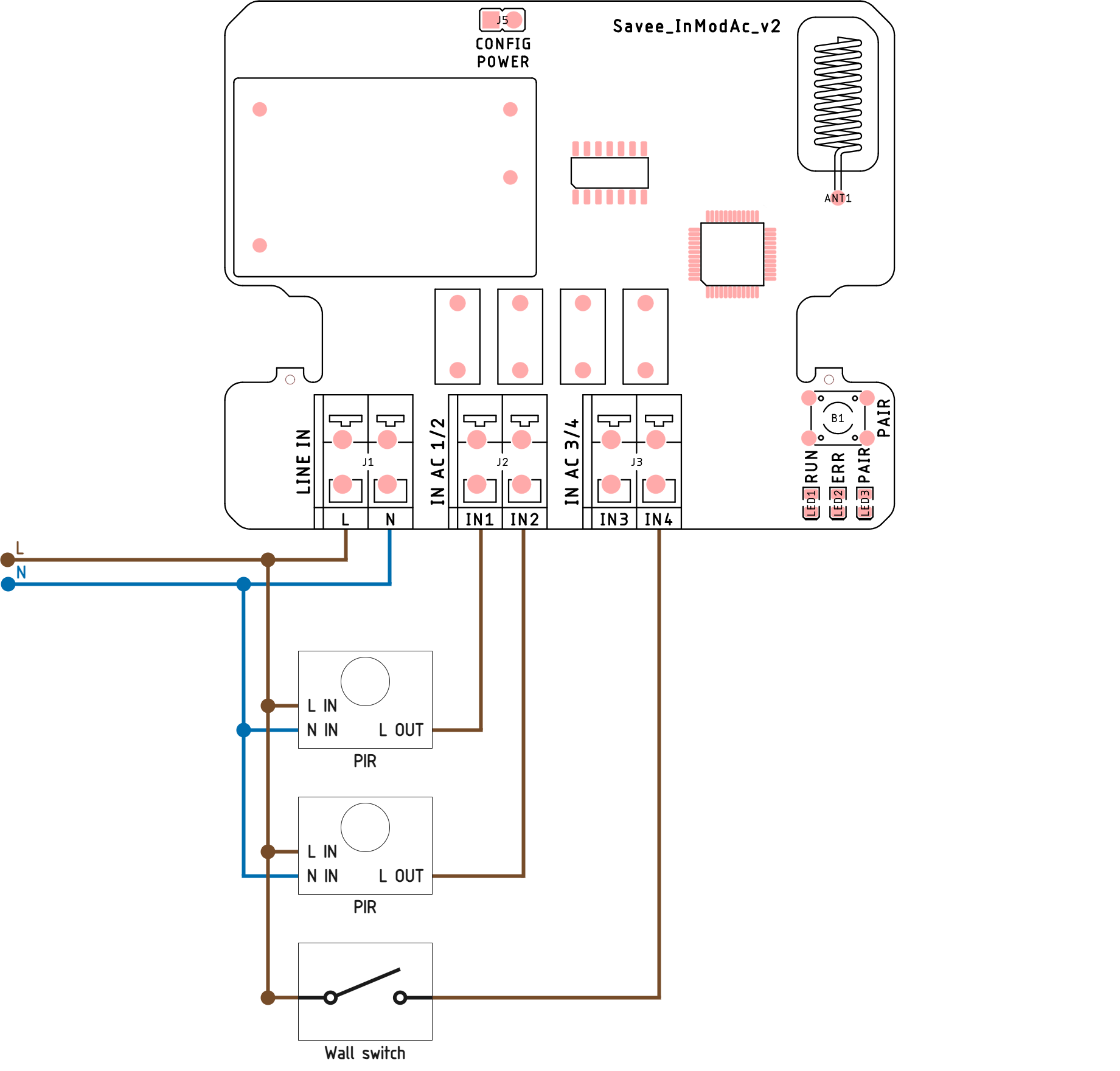

Příklad zapojení 2
DC Input Module¶
Zařízení určené ke sledování až čtyř nezávislých vstupních kanálů DC. Každý kanál detekuje přítomnost příchozího signálu DC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených stejnosměrným proudem do automatizačního systému.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,7 W |
| Detekční napětí vstupu | 5 V DC až 24 V DC |
| Počet detekčních vstupů | 4 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -10 °C až 55 °C |
| Stupeň ochrany | IP40 |
| Rozměry | 82 x 82 x 28 mm |

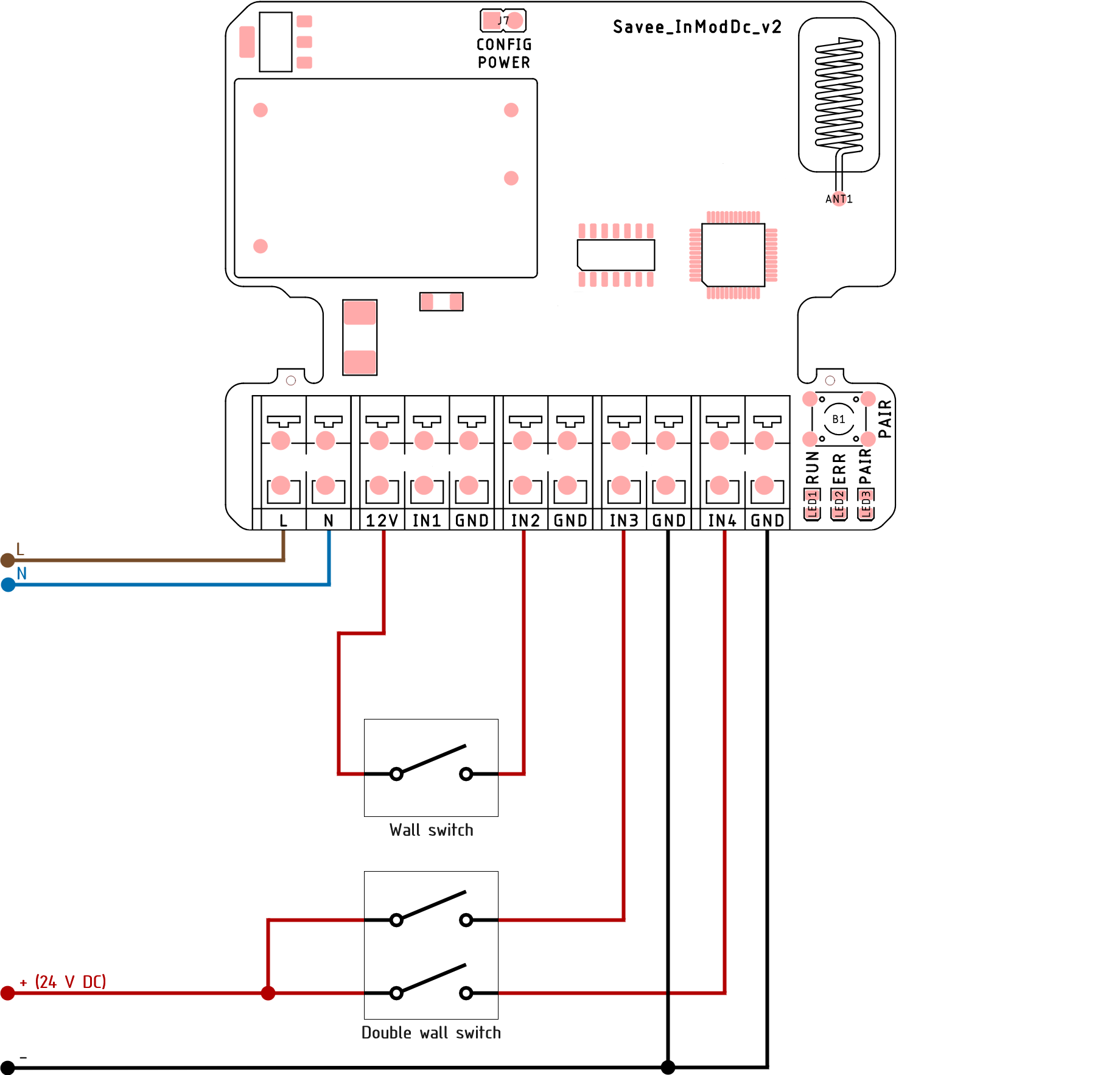

Příklad zapojení
Button Module - 5 Inputs¶
Ovládací modul obsahující pět konfigurovatelných tlačítkových vstupů. Tento modul je dodáván jako holá elektronika bez ochrany. Zařízení lze umístit do plastové krabičky s tlačítky a lze jej použít k ovládání světel a strojů.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,8 W |
| Počet vstupů pro tlačítka | 5 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -10 °C až 55 °C |
| Stupeň ochrany | IP00 |
| Rozměry | 72 x 52 mm |

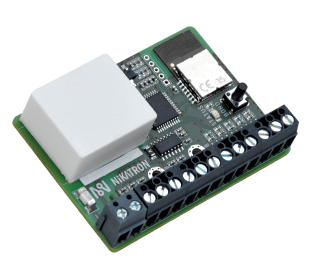

Button Module - 15 Inputs¶
Ovládací modul obsahující patnáct konfigurovatelných tlačítkových vstupů. Tento modul je dodáván jako holá elektronika bez ochrany. Zařízení lze umístit do plastové krabičky s tlačítky a lze jej použít k ovládání světel a strojů.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 1,2 W |
| Počet vstupů pro tlačítka | 15 |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -10 °C až 55 °C |
| Stupeň ochrany | IP00 |
| Rozměry | 150 x 100 mm |

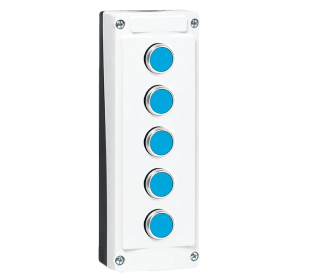

Industrial Buttons¶
Průmyslový ovládací panel obsahující pět tlačítek s LED indikací stavu. Jedná se o mechanicky odolné provedení určené pro průmyslové haly a náročné prostředí.
Součástí Industrial Buttons je výše zmíněný Button Module - 5 Inputs.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,8 W |
| Počet tlačítek | 5 |
| Indikace stisku | LED signalizace |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -10 °C až 55 °C |
| Stupeň ochrany | IP66 |
| Rozměry | 252 x 80 x 70 mm |

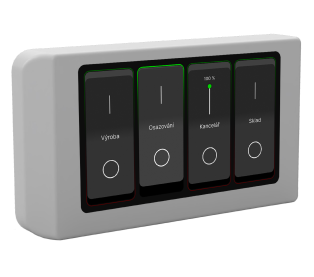

Virtual Buttons 5"¶
Pětipalcový ovládací TFT displej obsahující až čtyři virtuální tlačítka v moderním designu vhodném pro použití v kancelářských prostorách. Tento displej lze použít místo dvoupolohového nástěnného přepínače.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 8,2 W |
| Komunikační rozhraní | Ethernet, WiFi |
| Montáž | Pod povrch stěny |
| Rozsah provozních teplot | 0 °C až 40 °C |
| Velikost displeje | 5" (12,7 cm) |
| Stupeň ochrany | IP30 |
| Rozměry | 150 x 81 x 70 mm |
