Ovládací prvky¶

AC Input Module¶

Kabelové zařízení určené k instalaci do rozváděče. Zařízení je navrženo ke sledování až osmi nezávislých vstupních kanálů AC. Každý kanál detekuje přítomnost příchozího signálu AC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených střídavým proudem do automatizačního systému.

Zařízení komunikuje přímo se serverem Savee prostřednictvím rozhraní Ethernet.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje. Zařízení lze poté ovládat prostřednictvím aplikace Savee.

Zařízení se montuje na DIN lištu splňující normu DIN 43880 pomocí montážního slotu s nožičkovým zámkem pro bezpečné uchycení. Elektrické svorky podporují připojení vodičů s maximálním průřezem 1,5 mm².

Příklad zapojení

DC Input Module¶

Kabelové zařízení určené k instalaci do rozváděče. Zařízení je navrženo ke sledování až osmi nezávislých vstupních kanálů DC. Každý kanál detekuje přítomnost příchozího signálu DC a spouští akce na základě konfigurace ve webové aplikaci systému. Modul umožňuje integraci externích spínačů, senzorů nebo jiných signálů napájených stejnosměrným proudem do automatizačního systému.

Zařízení komunikuje přímo se serverem Savee prostřednictvím rozhraní Ethernet.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje. Zařízení lze poté ovládat prostřednictvím aplikace Savee.

Zařízení se montuje na DIN lištu splňující normu DIN 43880 pomocí montážního slotu s nožičkovým zámkem pro bezpečné uchycení. Elektrické svorky podporují připojení vodičů s maximálním průřezem 1,5 mm².

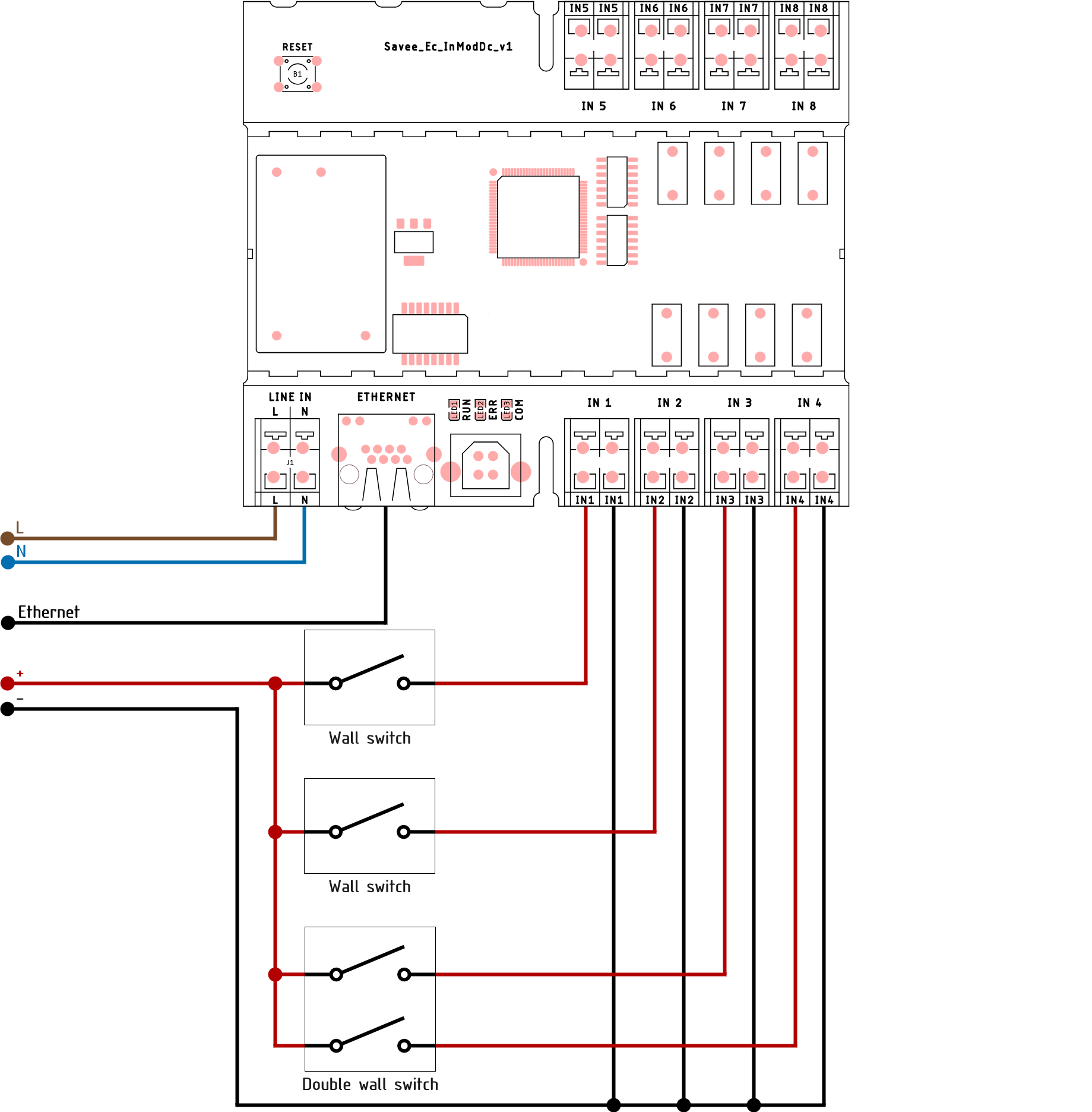

Příklad zapojení
