Infrastruktura¶

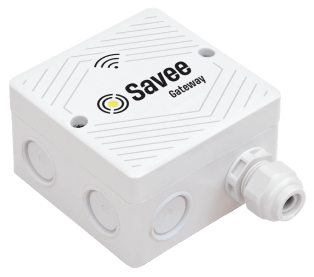

Gateway IP66¶

Gateway zajišťuje komunikaci mezi serverem a ostatními zařízeními Savee. K jedné bráně lze spárovat až 127 zařízení. Gateway je napájená 24 V pasivním PoE, ale je také možné použít PoE injektor s adaptérem. Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení. Při montáži více bran zajistěte vzdálenost alespoň 100 mm mezi dvěma branami.

Jak spárovat bránu se sítí Savee se dozvíte zde.

Příklad zapojení 1

Příklad zapojení 2

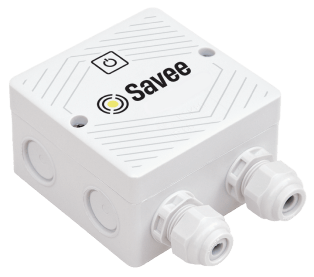

Repeater IP66¶

Zařízení určené k rozšíření bezdrátové mesh komunikace v síti Savee. Repeater neřídí žádné zátěže ani neprovádí fázové spínání; jeho jedinou funkcí je zesílení a předávání bezdrátového signálu, čímž zajišťuje spolehlivou komunikaci ve větších instalacích nebo oblastech s překážkami. Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.

Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.

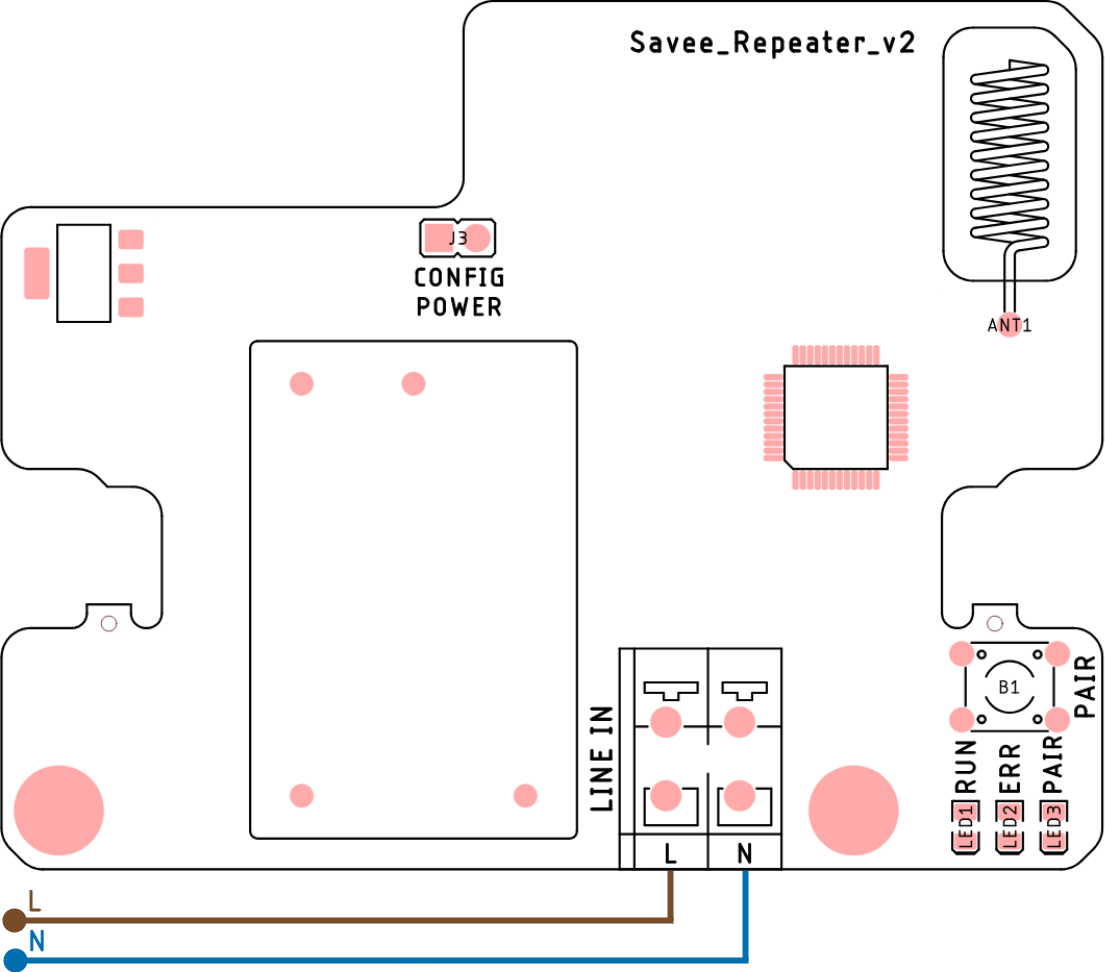

Příklad zapojení
