Aktuátory¶

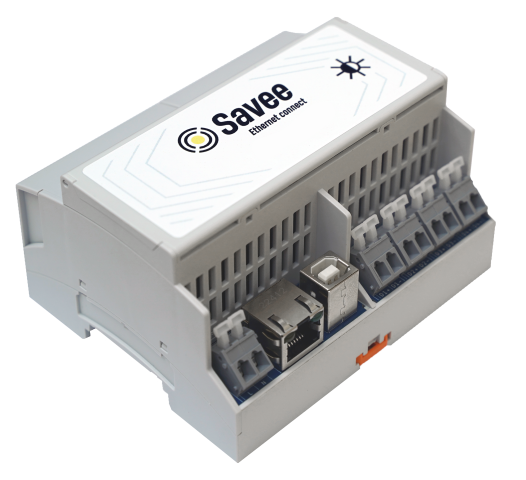

Relay Module¶

Kabelové zařízení určené k instalaci do rozváděče. Toto zařízení umožňuje spínání až šesti zařízení, jako jsou relé nebo stykače, která mohou spínat jednotlivá světla, skupiny svítidel nebo strojní zařízení.

Zařízení komunikuje přímo se serverem Savee prostřednictvím rozhraní Ethernet. Obsahuje šest spínaných výstupů s maximálním spínacím proudem 4 A na výstup, s doporučeným trvalým zatížením 3 A pro prodloužení životnosti relé.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje. Zařízení lze poté ovládat prostřednictvím aplikace Savee.

Zařízení se montuje na DIN lištu splňující normu DIN 43880 pomocí montážního slotu s nožičkovým zámkem pro bezpečné uchycení. Elektrické svorky podporují připojení vodičů s maximálním průřezem 1,5 mm².

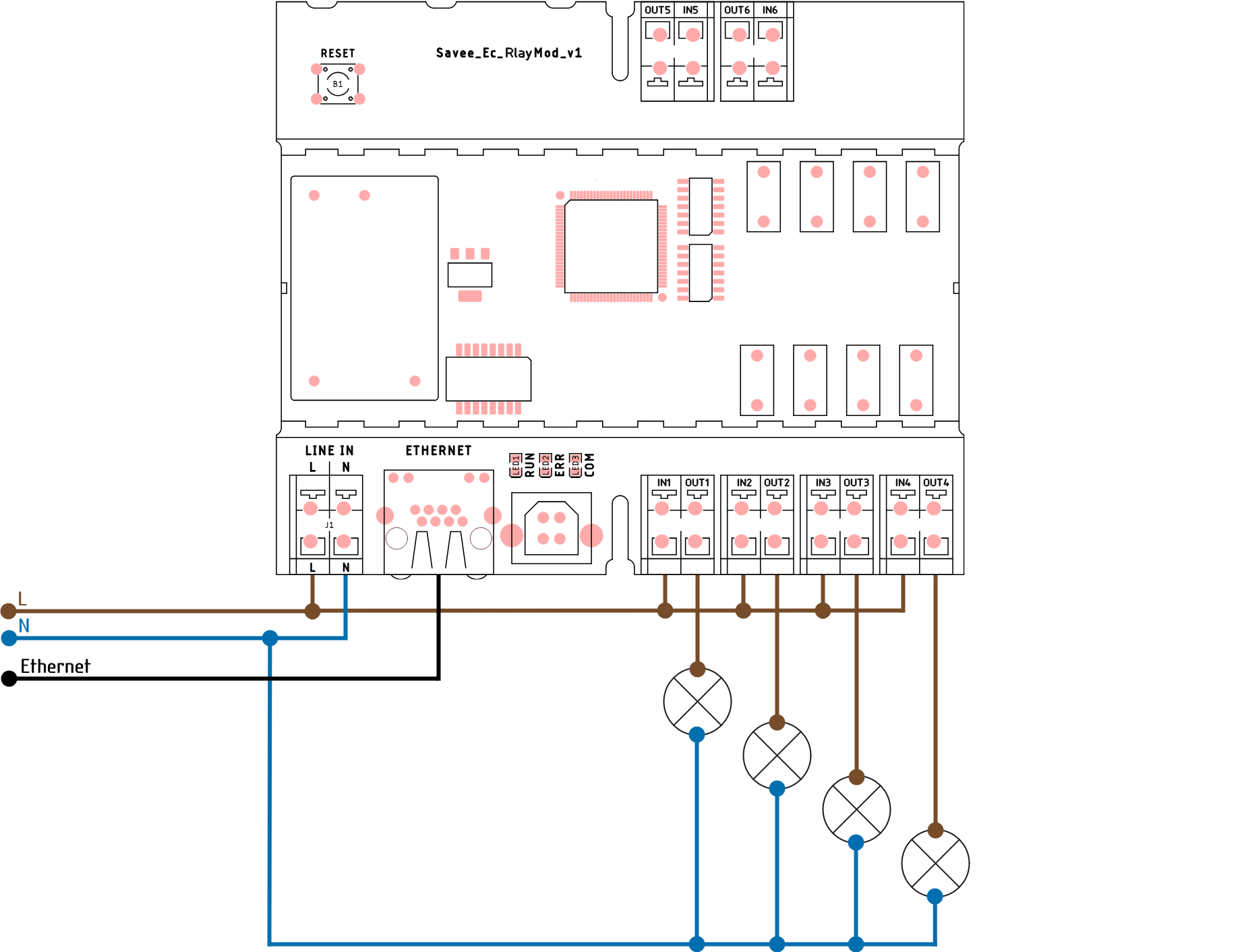

Příklad zapojení

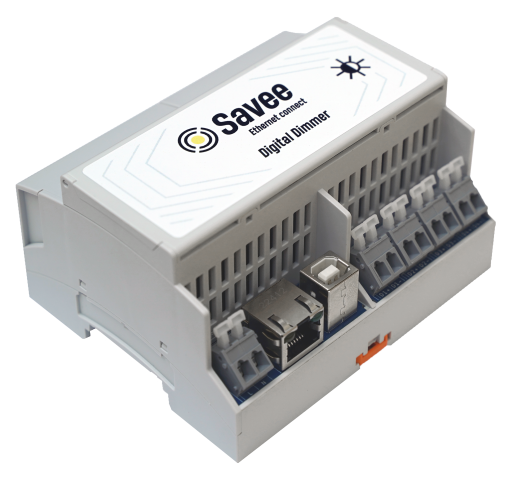

Digital Dimmer¶

Kabelové zařízení určené k instalaci do rozváděče. Toto zařízení poskytuje regulaci intenzity osvětlení pomocí protokolu DALI.

Zařízení komunikuje přímo se serverem Savee prostřednictvím rozhraní Ethernet a podporuje až 64 světel připojených ke sběrnici, což umožňuje skupinové řízení (broadcast) nebo individuální řízení každého světla. Intenzitu osvětlení lze řídit v rozsahu 0–100 % po krocích po 10 %.

Konfigurace sítě je spravována prostřednictvím konektoru USB typu B pomocí samostatného konfiguračního nástroje. Zařízení lze poté ovládat prostřednictvím aplikace Savee.

Zařízení se montuje na DIN lištu splňující normu DIN 43880 pomocí montážního slotu s nožičkovým zámkem pro bezpečné uchycení. Elektrické svorky podporují připojení vodičů s maximálním průřezem 1,5 mm².

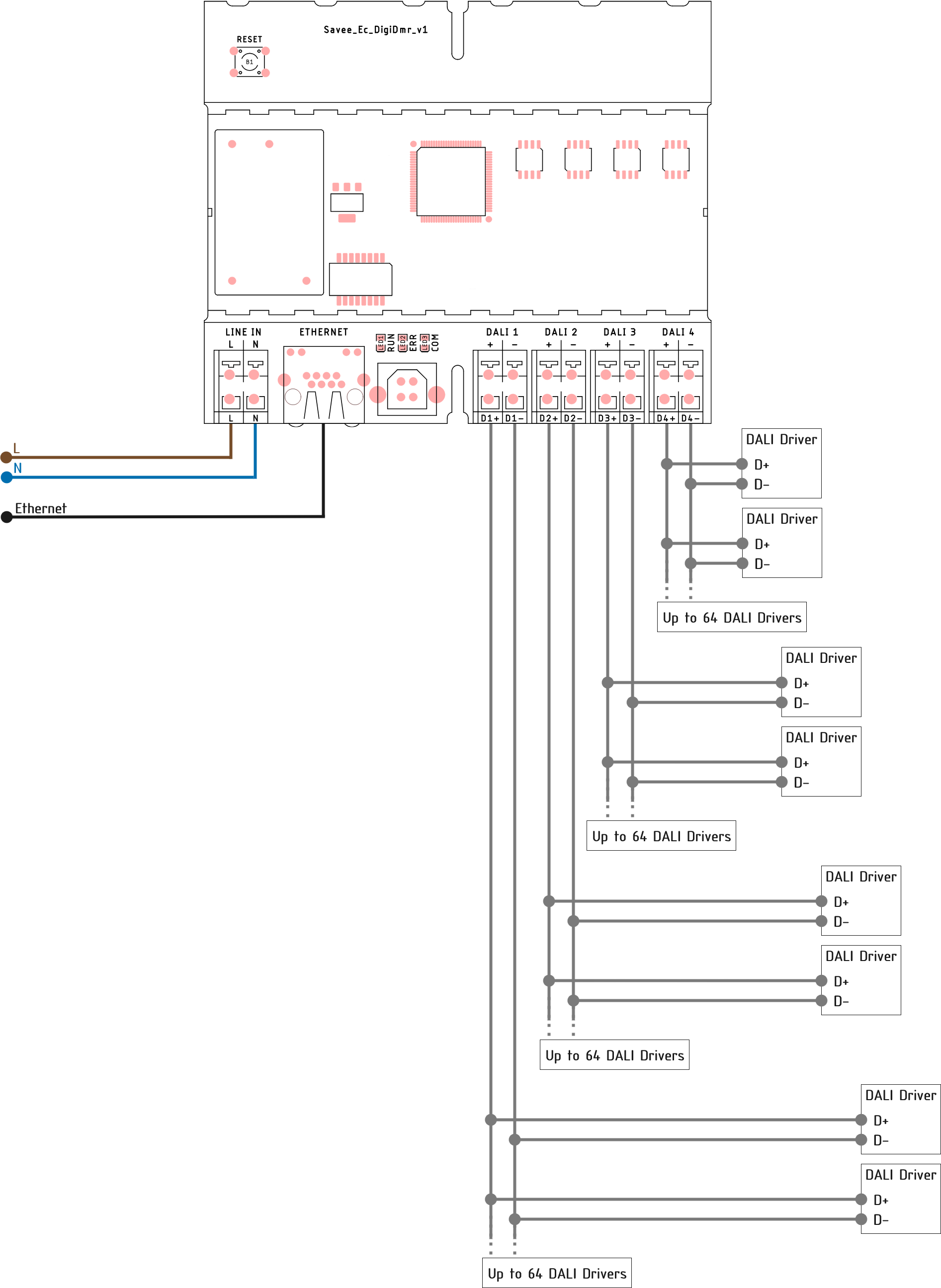

Příklad zapojení
