Senzory¶

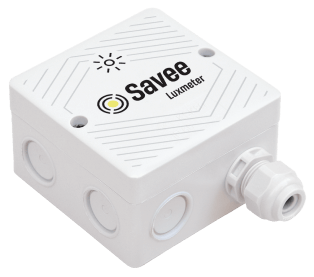

Luxmeter IP66¶
Senzor používaný k automatizaci řízení zařízení podle úrovně okolní intenzity světla. Luxmeter má nastavitelnou hodnotu časového zpoždění pro eliminaci krátkodobých výkyvů intenzity světla (např. stíny způsobené pohybem mraků). Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.
Tato zařízení by měla být umístěna v blízkosti řízených světelných skupin a na otevřeném prostranství, aby nebyla ovlivněna světlem z řízených světel.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 0,9 W |
| Rozsah měření | 0 lx až 3000 lx |
| Přesnost měření | 5 % |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -40 °C až 65 °C |
| Stupeň ochrany | IP66 |
| Rozměry | 82 x 82 x 54 mm |
Příklad zapojení
Temperature and Humidity Sensor IP66¶
Senzor používaný k automatizaci řízení zařízení podle úrovně okolní teploty a vlhkosti. Zařízení má nastavitelnou hodnotu časového zpoždění pro eliminaci krátkodobých výkyvů naměřených dat. Jedná se o venkovní verzi odolnou vůči vlivům přírodních živlů.
Tato zařízení by měla být umístěna v blízkosti řízených světelných skupin a na otevřeném prostranství, aby nebyla ovlivněna externími zařízeními.
Zařízení je nutné namontovat s výstupy pro kabely směřujícími dolů (anténa na DPS směřující nahoru). Tím je zajištěn větší dosah bezdrátové komunikace mezi zařízeními systému, jinak by mohlo dojít k problémům s komunikací zařízení.
Parametry
| Parametr | Hodnota |
|---|---|
| Napájecí napětí | 110/230 V AC, 50/60 Hz |
| Příkon v pohotovostním režimu | 1 W |
| Rozsah měření teploty | -40 °C až 65 °C |
| Rozsah měření vlhkosti | 0 % až 100 % |
| Přesnost měření | ±2,0 %RH, ±0,5 °C |
| Komunikační pásmo | 868 MHz |
| Vysílací výkon | -9 dBm až 12 dBm |
| Rozsah provozních teplot | -40 °C až 65 °C |
| Stupeň ochrany | IP66 |
| Rozměry | 82 x 82 x 54 mm |

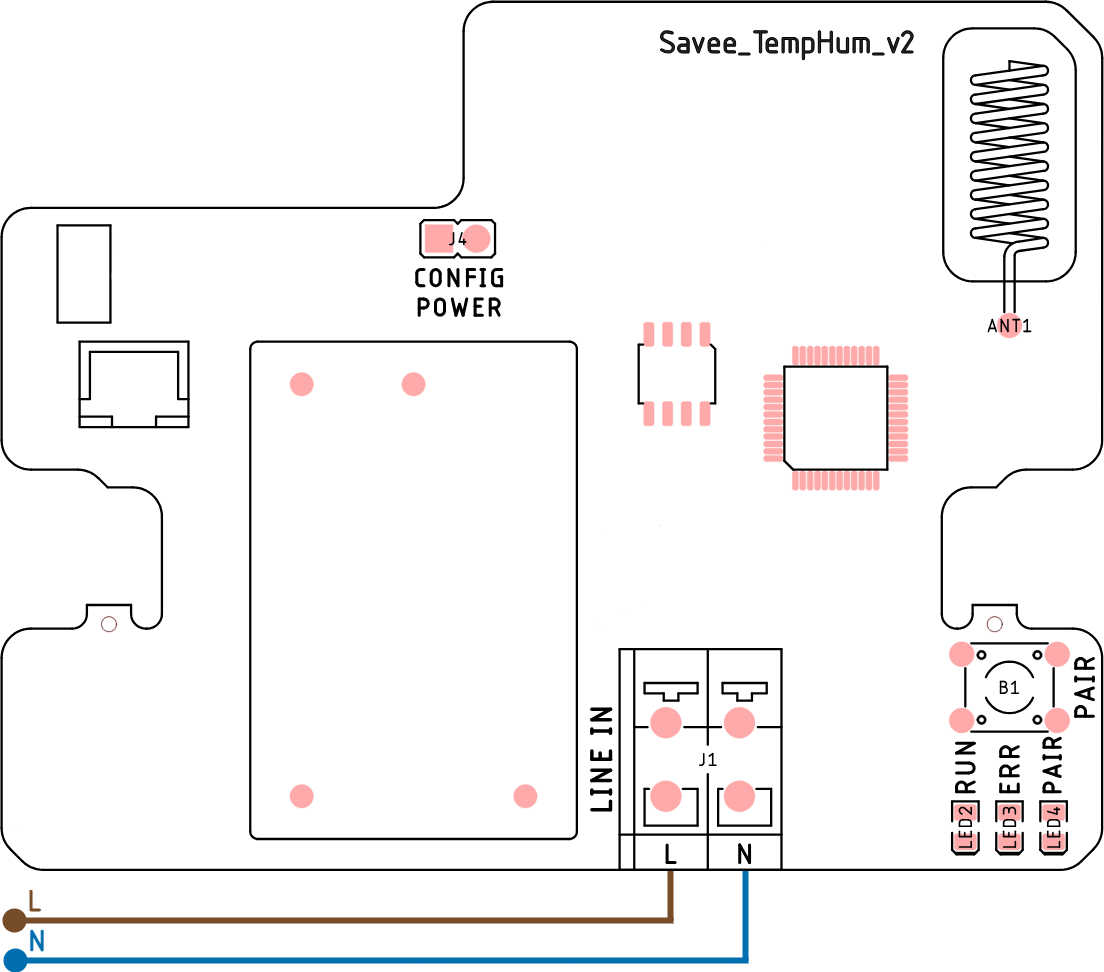

Příklad zapojení
